写在开头： 本文主要记录了皓冉在搓代码的时候的一些理解和心得，包含但不限于皓冉寒假初学的时候的一些笔记。具体的代码已经上传GitHub，https://github.com/Arison591/Coding-from-Zero-Series，实现的主要是一些核心算法，没有包含数据处理和训练的过程。（叠甲hh）
Transformer

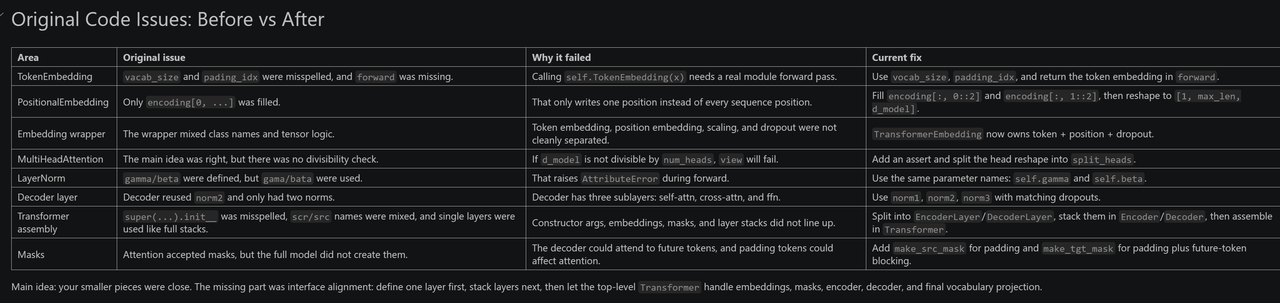

先来看基础的transformer。这里先是自己手搓了一版，后面ai矫正了，前后对比图：
那一个模块一个模块的看：
TokenEmbedding&PositionalEmbedding
class TokenEmbedding(nn.Module):
def __init__(self, vocab_size, d_model, padding_idx=1):
super().__init__()
self.embedding = nn.Embedding(vocab_size, d_model, padding_idx=padding_idx)
self.d_model = d_model
def forward(self, x):
return self.embedding(x) * math.sqrt(self.d_model)
class PositionalEmbedding(nn.Module):
def __init__(self, d_model, max_len, device):
super().__init__()
# shape: [1, max_len, d_model]，前面的 1 用来和 batch 维度广播相加
encoding = torch.zeros(max_len, d_model, device=device)
position = torch.arange(0, max_len, device=device).unsqueeze(1)
div_term = torch.exp(torch.arange(0, d_model, 2, device=device) * (-math.log(10000.0) / d_model))
encoding[:, 0::2] = torch.sin(position * div_term)
encoding[:, 1::2] = torch.cos(position * div_term)
self.register_buffer("encoding", encoding.unsqueeze(0))#这是在模型中注册一个持久缓冲区，表示这个变量不需要梯度更新，但会随着模型一起保存和加载
def forward(self, x):
# x: [batch_size, seq_len]
seq_len = x.size(1)
return self.encoding[:, :seq_len, :]
# This wrapper is the clean place to combine token embedding, position embedding, scaling, and dropout.
class TransformerEmbedding(nn.Module):
def __init__(self, vocab_size, d_model, max_len, dropout, device, padding_idx=1):
super().__init__()
self.token_embedding = TokenEmbedding(vocab_size, d_model, padding_idx)
self.positional_embedding = PositionalEmbedding(d_model, max_len, device)
self.dropout = nn.Dropout(dropout)
def forward(self, x):
token_emb = self.token_embedding(x)
pos_emb = self.positional_embedding(x)
return self.dropout(token_emb + pos_emb)
# 保留你原来的类名习惯，后面如果已经写了 Embedding(...) 也还能用
Embedding = TransformerEmbedding
第一个embedding主要用的就是nn.Embedding()，这里还专门除以根号下d_model，token embedding被scaled以保持数值稳定性。
后面的positionalEmbedding就比较复杂了，这里主要是那个旋转编码的公式的实现，即这个公式:
然后就是把两个嵌入相加再来个dropout。
MultiHeadAttention:
class MultiHeadAttention(nn.Module):
def __init__(self, d_model, num_heads):
super().__init__()
assert d_model % num_heads == 0, "d_model 必须能被 num_heads 整除"
self.d_model = d_model
self.num_heads = num_heads
self.d_k = d_model // num_heads
self.W_q = nn.Linear(d_model, d_model)
self.W_k = nn.Linear(d_model, d_model)
self.W_v = nn.Linear(d_model, d_model)
self.W_combine = nn.Linear(d_model, d_model)
self.dropout = nn.Dropout(0.1)
def split_heads(self, x):
batch_size, seq_len, _ = x.size()
# [batch, seq_len, d_model] -> [batch, num_heads, seq_len, d_k]
return x.view(batch_size, seq_len, self.num_heads, self.d_k).transpose(1, 2)
def forward(self, q, k, v, mask=None):
batch_size = q.size(0)
q = self.split_heads(self.W_q(q))
k = self.split_heads(self.W_k(k))
v = self.split_heads(self.W_v(v))
scores = torch.matmul(q, k.transpose(-2, -1)) / math.sqrt(self.d_k)
if mask is not None:
# mask 会广播到 [batch, num_heads, query_len, key_len]
scores = scores.masked_fill(mask == 0, -1e9)
attn = torch.softmax(scores, dim=-1)
context = torch.matmul(self.dropout(attn), v)
context = context.transpose(1, 2).contiguous().view(batch_size, -1, self.d_model)
return self.W_combine(context)这个感觉没什么好说的，都已经搓烂了hh，可能需要注意的是它的一个向量的形状，会有一个transpose(1, 2)把seq_len,num_heads做一个转置，后面换回来。
LayerNorm:
直接放代码块：
class LayerNorm(nn.Module):
def __init__(self, d_model, eps=1e-6):
super().__init__()
self.eps = eps
self.gamma = nn.Parameter(torch.ones(d_model))
self.beta = nn.Parameter(torch.zeros(d_model))
def forward(self, x):
mean = x.mean(dim=-1, keepdim=True)
var = x.var(dim=-1, keepdim=True, unbiased=False)
x = (x - mean) / torch.sqrt(var + self.eps)
return self.gamma * x + self.beta
#gamma和beta是干什么的？这是Layer Normalization中的可学习参数。gamma（缩放参数）用于调整归一化后的输出的尺度，而beta（偏移参数）用于调整归一化后的输出的偏移。这两个参数允许模型在进行归一化后重新调整数据的分布，从而提高模型的表达能力和性能。
Encoder&Decoder:
直接上代码：
# One EncoderLayer is only one block; the full Encoder below stacks several of these blocks.
class EncoderLayer(nn.Module):
def __init__(self, d_model, num_heads, d_ffn, dropout):
super().__init__()
self.self_attn = MultiHeadAttention(d_model, num_heads)
self.ffn = nn.Sequential(
nn.Linear(d_model, d_ffn),
nn.ReLU(),
nn.Dropout(dropout),
nn.Linear(d_ffn, d_model),
)
self.norm1 = LayerNorm(d_model)
self.norm2 = LayerNorm(d_model)
self.dropout1 = nn.Dropout(dropout)
self.dropout2 = nn.Dropout(dropout)
def forward(self, x, src_mask=None):
attn_output = self.self_attn(x, x, x, src_mask)
x = self.norm1(x + self.dropout1(attn_output))
ffn_output = self.ffn(x)
x = self.norm2(x + self.dropout2(ffn_output))
return x
# DecoderLayer has three sublayers: masked self-attn, cross-attn, then feed-forward.
class DecoderLayer(nn.Module):
def __init__(self, d_model, num_heads, d_ffn, dropout):
super().__init__()
self.self_attn = MultiHeadAttention(d_model, num_heads)
self.cross_attn = MultiHeadAttention(d_model, num_heads)
self.ffn = nn.Sequential(
nn.Linear(d_model, d_ffn),
nn.ReLU(),
nn.Dropout(dropout),
nn.Linear(d_ffn, d_model),
)
self.norm1 = LayerNorm(d_model)
self.norm2 = LayerNorm(d_model)
self.norm3 = LayerNorm(d_model)
self.dropout1 = nn.Dropout(dropout)
self.dropout2 = nn.Dropout(dropout)
self.dropout3 = nn.Dropout(dropout)
def forward(self, x, enc_output, src_mask=None, tgt_mask=None):
self_attn_output = self.self_attn(x, x, x, tgt_mask)
x = self.norm1(x + self.dropout1(self_attn_output))
cross_attn_output = self.cross_attn(x, enc_output, enc_output, src_mask)
# #为什么会有两个enc_output呢？这是因为在DecoderLayer中，cross-attention机制需要同时使用编码器的输出（enc_output）作为键（key）和值（value），而解码器当前的输入（x）作为查询（query）。因此，cross_attn函数的参数中会有两个enc_output，一个用于生成键，另一个用于生成值。这种设计允许解码器在生成每个输出时都能参考编码器的全部信息，从而更好地捕捉输入序列的上下文关系。
x = self.norm2(x + self.dropout2(cross_attn_output))
x = self.norm2(x + self.dropout2(cross_attn_output))
ffn_output = self.ffn(x)
x = self.norm3(x + self.dropout3(ffn_output))
return x
class Encoder(nn.Module):
def __init__(self, vocab_size, d_model, num_heads, d_ffn, n_layers, dropout, max_len, device, padding_idx=1):
super().__init__()
self.embedding = TransformerEmbedding(vocab_size, d_model, max_len, dropout, device, padding_idx)
self.layers = nn.ModuleList([
EncoderLayer(d_model, num_heads, d_ffn, dropout)
for _ in range(n_layers)
])
def forward(self, src, src_mask=None):
x = self.embedding(src)
for layer in self.layers:
x = layer(x, src_mask)
return x
class Decoder(nn.Module):
def __init__(self, vocab_size, d_model, num_heads, d_ffn, n_layers, dropout, max_len, device, padding_idx=1):
super().__init__()
self.embedding = TransformerEmbedding(vocab_size, d_model, max_len, dropout, device, padding_idx)
self.layers = nn.ModuleList([
DecoderLayer(d_model, num_heads, d_ffn, dropout)
for _ in range(n_layers)
])
def forward(self, tgt, enc_output, src_mask=None, tgt_mask=None):
x = self.embedding(tgt)
for layer in self.layers:
x = layer(x, enc_output, src_mask, tgt_mask)
return x
Transformer的组合模块：
# The top-level Transformer only assembles parts: masks, encoder, decoder, and output projection.
class Transformer(nn.Module):
def __init__(
self,
src_pad_idx,
trg_pad_idx,
enc_voc_size,
dec_voc_size,
d_model=512,
nhead=8,
ffn_hidden=2048,
n_layers=6,
drop_prob=0.1,
max_len=5000,
device="cpu",
):
super().__init__()
self.device = torch.device(device)
self.src_pad_idx = src_pad_idx
self.trg_pad_idx = trg_pad_idx
self.encoder = Encoder(
enc_voc_size, d_model, nhead, ffn_hidden, n_layers, drop_prob, max_len, self.device, src_pad_idx
)
self.decoder = Decoder(
dec_voc_size, d_model, nhead, ffn_hidden, n_layers, drop_prob, max_len, self.device, trg_pad_idx
)
self.fc_out = nn.Linear(d_model, dec_voc_size)
'''这些mask的作用和具体内容长什么样子?
src_mask 用于 encoder 的自注意力，遮住输入序列中的填充符位置；tgt_mask 用于 decoder 的自注意力，既遮住目标序列中的填充符位置，也遮住未来位置（即右侧位置）。
'''
def make_src_mask(self, src):
# src: [batch, src_len] -> [batch, 1, 1, src_len]
return (src != self.src_pad_idx).unsqueeze(1).unsqueeze(2)#src != self.src_pad_idx 是一个布尔张量，表示哪些位置不是填充符；unsqueeze 用来增加维度以适应后续计算。
def make_tgt_mask(self, tgt):
# padding mask: [batch, 1, 1, tgt_len]
tgt_pad_mask = (tgt != self.trg_pad_idx).unsqueeze(1).unsqueeze(2)
# subsequent mask: [1, 1, tgt_len, tgt_len]，遮住未来位置
tgt_len = tgt.size(1)
subsequent_mask = torch.tril(torch.ones((tgt_len, tgt_len), device=tgt.device)).bool()
subsequent_mask = subsequent_mask.unsqueeze(0).unsqueeze(1)
return tgt_pad_mask & subsequent_mask
def forward(self, src_input, trg_input):
# src_input: [batch, src_len]
# trg_input: [batch, trg_len]，训练时通常传入右移后的目标序列
src_mask = self.make_src_mask(src_input)
tgt_mask = self.make_tgt_mask(trg_input)
enc_output = self.encoder(src_input, src_mask)
dec_output = self.decoder(trg_input, enc_output, src_mask, tgt_mask)
return self.fc_out(dec_output)
这里有一点很值得注意到是def make_src_mask这个函数，这个是为了让模型不看padding的，有意思在于这个padding的出现是因为一个batch里面的序列长度可能不一样，所以要用0补齐
同理下面这个函数也有这个功能，同时还多了一个防止偷看未来的功能
src_mask = 不看源句子的 pad tgt_mask = 不看目标句子的 pad + 不偷看未来
ViT
由于ViT和transformer有很多相同的地方，所以这里只挑不一样的地方去说明一下。
ViT说白了就是把一张图片切成很多小块，把每个小块当成“词”，再像 Transformer 读句子一样去理解整张图。
PatchEmbedding:
先看代码：
class PatchEmbedding(nn.Module):
# Patch Embedding: 把整张图切成 patch，并投影到统一的 embedding 维度。
def __init__(self, img_size=224, patch_size=16, in_chans=3, embed_dim=768):
super().__init__()
if img_size % patch_size != 0:
raise ValueError('img_size must be divisible by patch_size')
self.img_size = img_size
self.patch_size = patch_size
# patch 总数 N = (H / P) * (W / P)
self.num_patches = (img_size // patch_size) ** 2
# 卷积层一步同时完成“切块 + 线性投影”，其中 kernel_size = stride = patch_size
self.proj = nn.Conv2d(
in_channels=in_chans,
out_channels=embed_dim,
kernel_size=patch_size,
stride=patch_size,
)
def forward(self, x):
# 输入形状: [B, C, H, W]
x = self.proj(x) # [B, E, H/P, W/P]
x = x.flatten(2) # [B, E, N]
x = x.transpose(1, 2) # [B, N, E]
return x
这里最关键的就是用一步卷积去完成切块 + 线性投影，因为kernel_size = stride = patch_size ，所以每个窗口刚好对应一个 patch，而且 patch 之间不重叠。EncoderBlock:
这里是把embedding和attention和mlp做一个整合：
class EncoderBlock(nn.Module):
# 一个完整的 ViT Encoder Block: LN -> MSA -> Residual -> LN -> MLP -> Residual
def __init__(self, dim, num_heads, mlp_ratio=4.0, drop=0.0):
super().__init__()
self.norm1 = nn.LayerNorm(dim)
self.attn = MultiHeadAttention(dim, num_heads=num_heads, proj_drop=drop)
self.norm2 = nn.LayerNorm(dim)
self.mlp = MLP(dim, mlp_ratio=mlp_ratio, drop=drop)
def forward(self, x):
# 第一条残差支路: 全局 token 之间通过 self-attention 交互。
x = x + self.attn(self.norm1(x))
# 第二条残差支路: 每个 token 各自经过 MLP 做非线性变换。
x = x + self.mlp(self.norm2(x))
return x
VisionTransformer：
具体的想法都在代码的注释里面了：
class VisionTransformer(nn.Module):
def __init__(
self,
img_size=224,
patch_size=16,
in_chans=3,
num_classes=1000,
embed_dim=768,
depth=4,
num_heads=8,
mlp_ratio=4.0,
drop=0.0,
):
super().__init__()
# 第一步: 把图像变成 patch token 序列。
self.patch_embed = PatchEmbedding(
img_size=img_size,
patch_size=patch_size,
in_chans=in_chans,
embed_dim=embed_dim,
)
num_patches = self.patch_embed.num_patches
# cls_token 用来汇聚整张图像的信息，最终拿它做分类。
self.cls_token = nn.Parameter(torch.zeros(1, 1, embed_dim))#这个torch函数为什么用zeros？是因为在训练过程中，cls_token 会被优化器更新，所以初始值可以是零。虽然也可以用其他初始化方法，但零初始化是常见且简单的选择。
# 位置编码长度是 num_patches + 1，因为还包含一个 cls_token。
self.pos_embed = nn.Parameter(torch.zeros(1, num_patches + 1, embed_dim))
self.pos_drop = nn.Dropout(drop)
# 堆叠多个 Transformer encoder block。
self.blocks = nn.Sequential(
*[
EncoderBlock(
dim=embed_dim,
num_heads=num_heads,
mlp_ratio=mlp_ratio,
drop=drop,
)
for _ in range(depth)
]
)
self.norm = nn.LayerNorm(embed_dim)
self.head = nn.Linear(embed_dim, num_classes)
nn.init.trunc_normal_(self.cls_token, std=0.02)
nn.init.trunc_normal_(self.pos_embed, std=0.02)
def forward(self, x):
x = self.patch_embed(x)
# 为 batch 中的每张图复制一个 cls_token。
cls_token = self.cls_token.expand(x.shape[0], -1, -1)
x = torch.cat((cls_token, x), dim=1)
# 加上位置编码，否则模型无法区分 patch 的空间顺序。
x = x + self.pos_embed
x = self.pos_drop(x)
x = self.blocks(x)
x = self.norm(x)
# 取第 0 个 token，也就是 cls_token，接分类头得到 logits。
logits = self.head(x[:, 0])
return logits
UNet
DoubleCov:
class DoubleCov(nn.Module):
def __init__(self, in_channels, out_channels,mid_channels = None):
super().__init__()
if not mid_channels:
mid_channels = out_channels
self.double_conv = nn.Sequential(
# padding=1 可以保持特征图宽高不变；原来的 padding=-1 在 PyTorch 中是非法参数。
nn.Conv2d(in_channels,mid_channels,kernel_size=3,padding=1,bias=False),
nn.BatchNorm2d(mid_channels),
nn.ReLU(inplace=True),
nn.Conv2d(mid_channels,out_channels,kernel_size=3,padding=1,bias=False),
# 第二个 BatchNorm 的通道数要和上一层卷积输出 out_channels 对齐。
nn.BatchNorm2d(out_channels),
nn.ReLU(inplace=True)
)
def forward(self,x):
return self.double_conv(x)这一个模块是一个双层卷积，第一个部分是增加通道数，同时缩小图片尺寸（后面用padding补回来了），再进行归一化处理。第二层是为了提取更细节的特征，不在通道数上面做改变。
Down：
class Down(nn.Module):
def __init__(self, in_channels, out_channels):
super().__init__()
self.max_pool_convd = nn.Sequential(
nn.MaxPool2d(2),
DoubleCov(in_channels,out_channels)
)
def forward(self,x):
return self.max_pool_convd(x)这是下采样的过程，主要是最大池化和二层卷积。
Up：
class Up(nn.Module):
def __init__(self, in_channels, out_channels,bilinear = True):
super().__init__()
if bilinear:
self.up = nn.Upsample(scale_factor=2 , mode='bilinear',align_corners= True)
self.conv = DoubleCov(in_channels,out_channels,in_channels//2)
else:
# 这里不能加逗号，否则 self.up 会变成 tuple，forward 时不能像模块一样调用。
self.up = nn.ConvTranspose2d(in_channels,in_channels//2,kernel_size = 2,stride= 2)
self.conv = DoubleCov(in_channels,out_channels)
def forward(self,x1,x2):
x1 = self.up(x1)
diffY = x2.size()[2]-x1.size()[2]
diffX = x2.size()[3]-x1.size()[3]
x1 = F.pad(x1,[diffX// 2 , diffX - diffX//2,
diffY//2 , diffY - diffY//2])
x = torch.cat([x2,x1],dim = 1)
return self.conv(x)上采样的时候和下采样差的不多，值得注意的是，这个bilinear的部分，使用双插值的时候，直接进行Upsample，所以这里向量的形状有点绕。
同时有一个concat的操作， 把encoder 的细节特征和 decoder 的语义特征合在一起。
UNet的拼装：
class UNet(nn.Module):
def __init__(self, n_channels, n_classes,bilinear = False):
super().__init__()
self.n_channels = n_channels
self.n_classes = n_classes
self.bilinear = bilinear
self.incov = DoubleCov(n_channels,64)
self.down1 = Down(64,128)
self.down2 = Down(128,256)
self.down3 = Down(256,512)
factor = 2 if bilinear else 1
self.down4 = Down(512,1024//factor)
self.up1 = (Up(1024, 512 // factor, bilinear))
self.up2 = (Up(512, 256 // factor, bilinear))
self.up3 = (Up(256, 128 // factor, bilinear))
self.up4 = (Up(128, 64, bilinear))
self.outc = (OutConv(64, n_classes))
# forward 必须和 __init__ 同级；原来缩进在 __init__ 里面，UNet 实例会没有可用的前向传播。
def forward(self, x):
x1 = self.incov(x)
x2 = self.down1(x1)
x3 = self.down2(x2)
x4 = self.down3(x3)
x5 = self.down4(x4)
x = self.up1(x5, x4)
x = self.up2(x, x3)
x = self.up3(x, x2)
x = self.up4(x, x1)
logits = self.outc(x)
return logits
这里面有个很有意思的模块，就是OutConv,这其实是一个根据需求调整输出的模块，我们会调整out_channels的大小，比如为2的时候，做的就是二类分割，out_channels越多就说明预测的类别数越多。
